群青生產工藝：天然與合成群青顏料的生產工藝流程

作者：精顏化工日期： 2024-11-27 點擊量：文字大?。?nbsp; 大中小

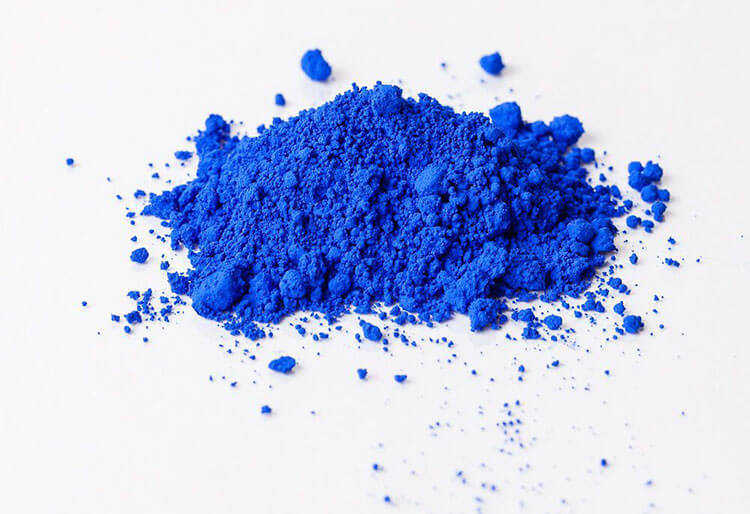

天然群青怎么生產出來的

天然群青是一種難以手工研磨的顏料，除了最高品質的礦石之外，研磨和水洗只能得到淡藍色的粉末，將較粗的青金石粉碎，加熱至發紅，然后立即浸入水中，再進行非常精細的研磨，天然群青粉末有時會用稀醋酸處理，以去除碳酸鈣。

天然群青生產工藝

到了中世紀晚期，一種由藝術家塞尼諾-塞尼尼（Cennino Cennini）描述的方法開始使用，這種方法可以制作出更深的群青藍色顏料。將礦物質研磨成細粉后，再與等量的樹脂、蠟、亞麻籽油和勃艮第瀝青混合物充分混合，然后用布將混合物包裹起來，在稀堿液中揉搓。藍色微粒分散到堿液中，而雜質則留在泥團中，這一過程不斷重復，每一次萃取都會產生質量較低的群青顏料，最后萃取出的群青灰主要由無色物質和少量藍色顆粒組成，因其灰藍色的透明色調而備受青睞。通過這種工藝獲得的真正群青含量為2%至 3%。

人造合成群青

1822年，格梅林（Gmelin）首次小規模生產人造合成群青，但直到1828年，里昂的吉梅（Guimet）才開始工業化生產群青。在德國，第一家群青生產商于1836年由Leverkuss博士在Wermelskirchen建立，1838年由M. M. Zeltner和Leykauf在紐倫堡建立，法國和德國是這一行業最發達的國家。

用于制造合成群青的配方成分原材料有：

不含鐵的硅酸鋁、高嶺土或其他某種純瓷土；
無水硫酸鈉 (Na2SO4)；
無水碳酸鈉 (Na2CO3)；
硫磺；
磨細的木炭或相對無灰的煤。

合成群青生產工藝流程

一般使用高嶺土或白色粘土，其成分中二氧化硅和氧化鋁的比例盡可能接近理想高嶺土配方所要求的SiO2:Al2O3比例，少量的碳酸鈣和碳酸鎂似乎不會產生不良影響，但氧化鐵不應超過1%，粘土的成分應盡可能接近Si2O7Al2的公式；二氧化硅可以是結合的，也可以是部分游離的，粘土用水清洗，并按照與制瓷相同的方法進行處理；然后將其干燥、煅燒并研磨成極細的粉末。

最后將原料混合均勻后放入回火爐中，結果會形成一種綠色物質，它吸收氧氣的速度非?？?，因此在爐中冷卻時，大部分會轉化為藍色群青。

上一篇：氧化鐵紅顏料的用途
下一篇：氧化鐵顏料和水泥比例是多少？

【返回上一頁】

最新產品
